Большая интегральная схема (БИС) - интегральная схема (ИС) с высокой степенью интеграции (число элементов в ней достигает 10000), используется в электронной аппаратуре как функционально законченный узел устройств вычислительной техники, автоматики, измерительной техники и др.
По количеству элементов все интегральные схемы условно делят на следующие категории:
■  простые (ПИС) - с количеством элементов в кристалле до 10,
■  малые (МИС) - до 100,
■  средние (СИС) - до 1000,
■  большие (БИС) - до 10000,
■  сверхбольшие (СБИС) - 1000000,
■  ультрабольшие (УБИС) - до 1000000000,
■  гигабольшие (ГБИС) - более 1000000000 элементов в кристалле.
Интегральные микросхемы (ИМ), содержащие более 100 элементов, называют микросхемами повышенного уровня интеграции.
Использование БИС сопровождается резким улучшением всех основных показателей по сравнению с аналогичным функциональным комплексом, выполненным на отдельных ИС. Интеграция ИС на одном кристалле приводит к уменьшению количества корпусов, числа сборочных и монтажных операций, количества внешних - наименее надежных - соединений. Это способствует уменьшению размеров, массы, стоимости и повышению надежности.
Дополнительными преимуществами от интеграции ИС являются уменьшение общего количества контактных площадок, сокращение длины соединений, а также меньший разброс параметров, поскольку все ИС расположены на одном кристалле и изготовлены в едином технологическом цикле.
Опыт разработки БИС выявил также и ряд общих проблем, которые ограничивают повышение степени интеграции и которые, нужно, решать в процессе дальнейшего развития микроэлектроники:
■  проблема теплоотвода,
■  проблема межсоединений,
■  проблема контроля параметров,
■  физические ограничения на размеры элементов.
В 1964 г. впервые на базе БИС, фирма IBM выпустила шесть моделей семейства IBM 360.
Примерами БИС также могут служить схемы памяти на 4 бит и более, арифметико-логические и управляющие устройства ЭВМ, цифровые фильтры. ИС предназначены для решения самых разнообразных задач, поэтому изготовляется сочетанием методов, находящихся в арсенале полупроводниковой, тонко- и толстопленочной технологий.

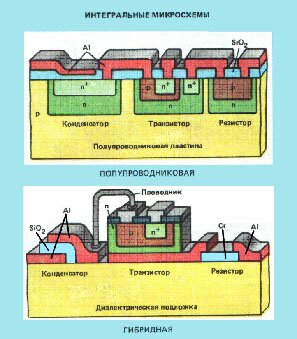

ИМ принято классифицировать по способам изготовления и по получаемым при этом структурам на полупроводниковые и гибридные.
Полупроводниковая ИМ представляет собой ИС, в которой все элементы и соединения между ними выполнены в едином объеме и на единой поверхности полупроводниковой пластины.
В гибридных микросхемах пассивные компоненты (резисторы и конденсаторы) наносятся на поверхность диэлектрической пластинки, активные (транзисторы) выполняются в виде отдельных дискретных миниатюрных компонентов и присоединяются к микросхеме.
