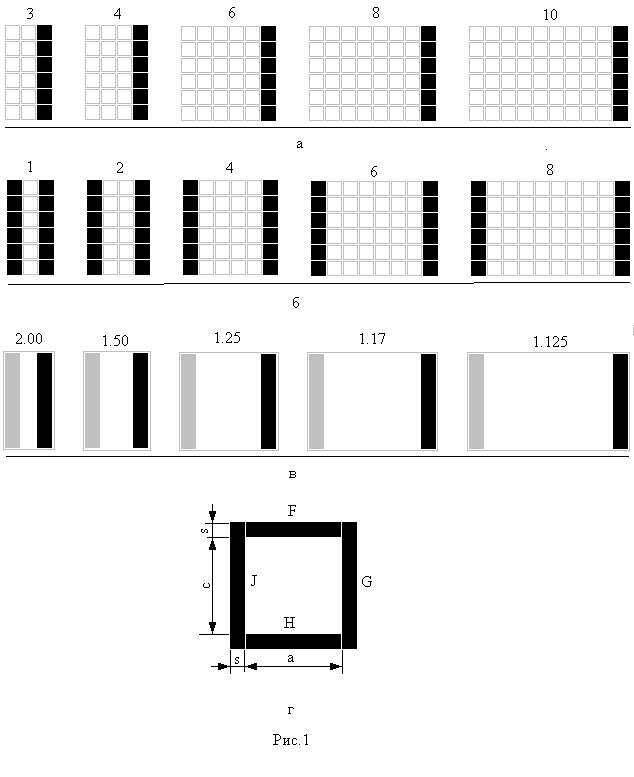

Разрешающая   способность  знака  индикатора    - это    максимальное    число отдельных участков на единицу площади его, имеющих достаточный  для их восприятия контраст. Разрешающая  способность знака индикатора  оценивается по возможности различения  двух воспроизводимых световых точек (или линий), находящихся на некотором расстоянии друг от друга по ширине или высоте его. При низкой разрешающей способности оператор принимает две точки (или линии) за одну, а при высокой разрешающей способности две очень близкие точки (линии) воспринимаются как отдельные.   Количественно ее можно оценить  числом  пар оптических линий  "линия-промежуток",  приходящихся  на 1 см; или минимально возможной шириной линий на экране.  Разрешающая способность, например матричного индикатора,  по ширине форматов (рис.1а),  возрастает  от 3 до 10 (по числу пар "точечный элемент-промежуток"). Разрешающая способность  знака по ширине его на информационном поле этого индикатора (по возможности различения двух линий, находящихся на некотором расстоянии друг от друга),  при этом возрастает от  1 до 8 (рис.1 б).

Чем меньше (больше) расстояние между  параллельно расположенными элементами  отображения на индикаторе, тем меньше (больше) разрешающая способность их, тем хуже (лучше) возможность  различения этих элементов.

Повышать разрешающую способность можно до определенного предела, свыше которого изображение не будет восприниматься глазом.

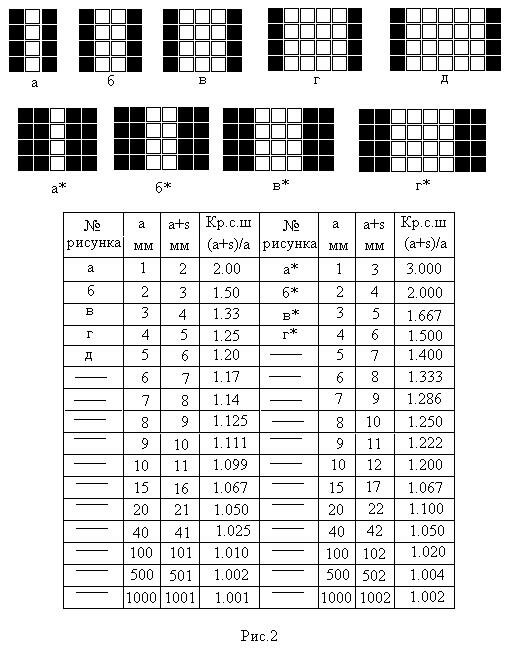

Для количественной оценки  разрешающей способности  знака (рис.1 в) по ширине  формата сегментного индикатора, в котором нет сетки по  информационному полю,   удобнее  применить другой метод ее определения.  В этом случае,  измеряется  расстояние  по горизонтали (рис.1 г) между  вертикальными сегментными элементами знака (а) и расстояние по горизонтали от  одного вертикального сегментного  элемента  знака  до границы ширины формата знака (a+s). Рассматривается возможность различения  каждого из двух вертикальных сегментных  элементов (G и J)  в одном случае, и возможность различения одного (G)  вертикального сегментного элемента во втором случае, при отсутствии второго вертикального сегментного элемента (J)  при одной и той же ширине знака.  Относительная величина частного от деления расстояния  от одного вертикального сегментного элемента  до границы  ширины формата знака  (a+s) на расстояние между вертикальными сегментными элементами (а) является  величиной обратной  величине разрешающей способности  знака (рис.2). Эта  обратная величина (Кр.с.ш.) разрешающей способности  знака в относительных единицах принята за  коэффициент разрешающей способности знака (рис.3). Как  видно из формулы, коэффициент разрешающей способности по ширине знака  зависит, как  от расстояния (а) между  сегментными элементами знака, так  и  от толщины (s)  сегментных элементов  знака (рис.2б).     Чем больше величина  коэффициента разрешающей способности знака,  тем меньше разрешающая способность знака и, наоборот,  чем меньше величина  коэффициента разрешающей способности знака, тем больше разрешающая способность знака.  Коэффициент разрешающей способности по ширине знака (сегментного или матричного индикаторов), расстояние, между вертикальными позиционными элементами которого значительно превышает толщину контура знака,  приближается к 1 (рис.2-таблица). При отображении  одного позиционного элемента знака (например,  цифра 1) коэффициент разрешающей способности  знака  равен 1     (Кр.с.ш. .=(a+s)/(a+s) = 1). При  отображении одного вертикального и одного горизонтального  позиционных элементов (цифра 7) коэффициенты  разрешающей способности по ширине  и по высоте знака   равны 1 (Кр.с.ш=Кр.с.в. =1). Цифры 1 и 7 имеют максимальную разрешающую способность  знака (рис.4):

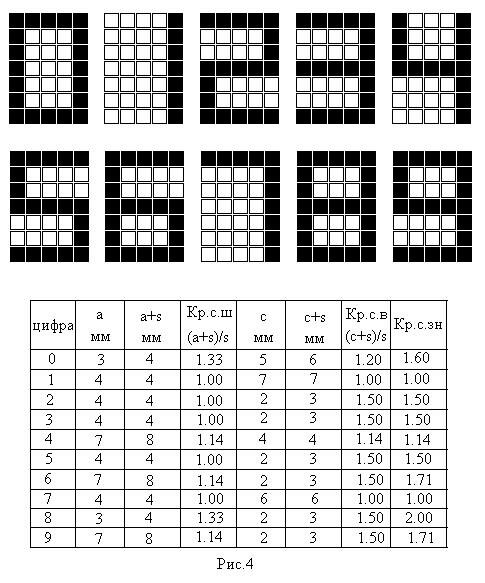

                                   Кр.с.зн.= Кр.с.ш. х  Кр.с.в. =1 (рис.4).

Наибольший коэффициент разрешающей способности знака у цифры 8 (Кр.с.зн.=2.00), имеющей наименьшую разрешающую способность знака.
